Beschreibung

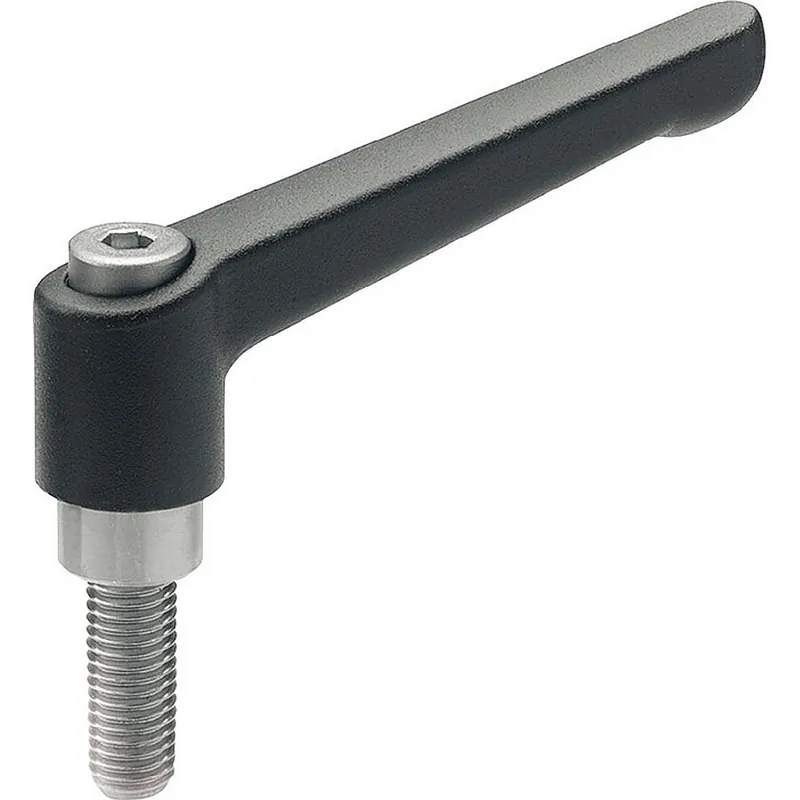

verstellbare Klemmhebel GN 300.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist · der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden · durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden · beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein · Griffkörper · Zink-Druckguss · Gewindebuchse und Halteschraube : Edelstahl nichtrostend, 1.4305
Weitere technische Eigenschaften:
· d4: 13mm
· h2: 4mm
· h4: 3,5mm
· l2: 16mm
· l1: 45mm
· h1: 24,5mm
· d1: M 6mm
· d3: 10mm
· h3: 34mm
| Ausführung: | Außengewinde |
| t min.: | – mm |
| Marke: | GANTER |
